초음파 납땜이란?

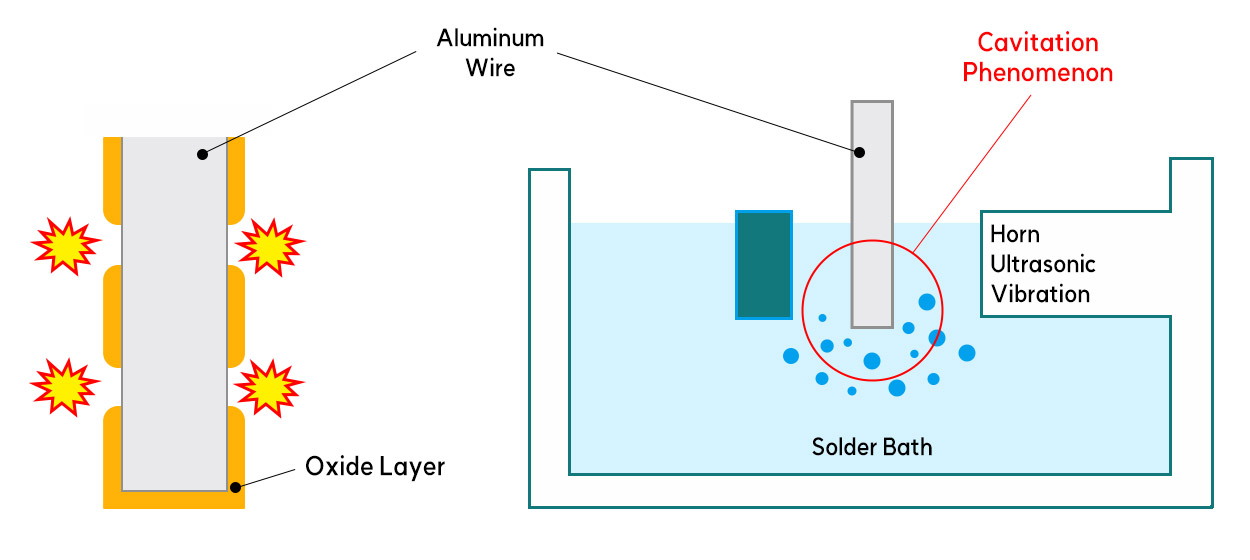

초음파 납땜은 플럭스(FLUX)를 사용하지 않는 납땜 방법으로 초음파 주파수 대역의 빠른 기계적 진동이 용융된 납속에서 캐비테이션 현상을 일으켜 금속 표면의 산화막을 제거하여 납땜이 이루어지도록 하는 방법입니다.
기계적 진동이 용융된 납에 전달되면 빠른 기계적 진동 에너지가 케비테이션 현상을 일으키고 용융된 납에 담궈진 금속의 표면에 침식작용을 일으킵니다.
이러한 침식작용이 금속 표면의 산화막을 제거하고 결과적으로 산화막이 제거된 금속의 깨끗한 표면에 납땜이 이루어지게 됩니다.

초음파 납땜의 응용사례

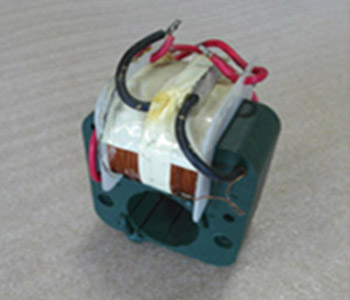

모터

휀 모터(전자렌지용)
Al와이어(0.14mm) + 구리단자

휀 모터(냉장고용)
Al와이어와 구리와이어 납땜

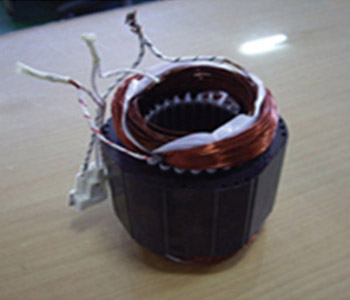

모터(세탁기용)
6개의 Al와이어와 구리와이어 납땜

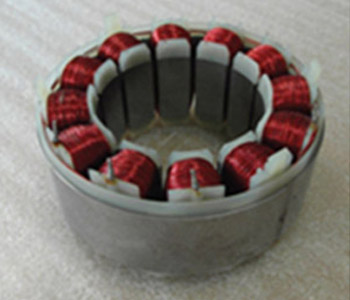

BLDC모터(냉장고용)
Al와이어와 구리단자 납땜

배수펌프모터(세탁기용)
AL와이어와 구리단자 납땜

트랜스포머 및 기타 권선코일 제품

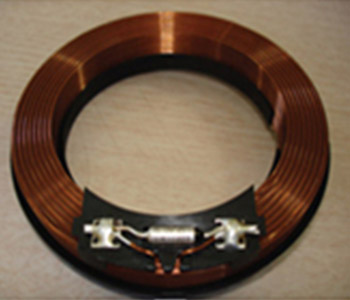

클러치 오일(자동차 에어컨디셔너)
Al와이어와 구리단자 납땜

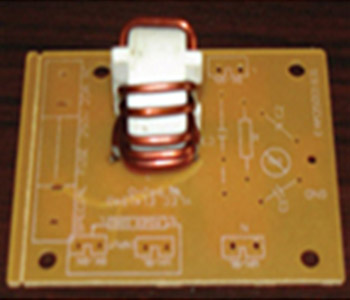

노이즈필터
Al와이어와 PCB납땜

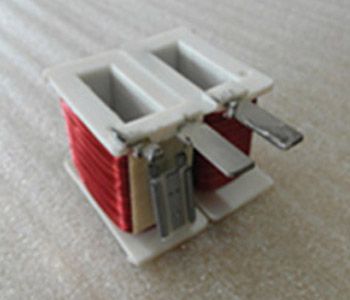

리액터(냉장고용)
Al와이어와 구리단자 납땜

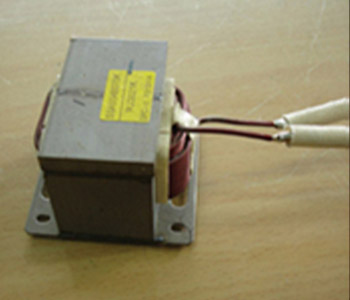

트랜스포머(지게차용 충전배터리)
Al 와이어와 구리단자 사이의 갈바닉 부식을 방지하기 위하여 단자로 Al 와이어 압착전 Al 와이어 주석코팅

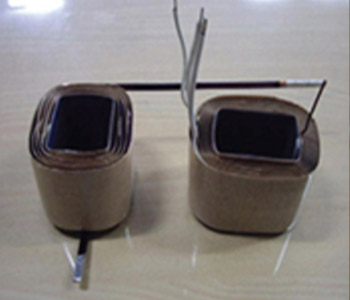

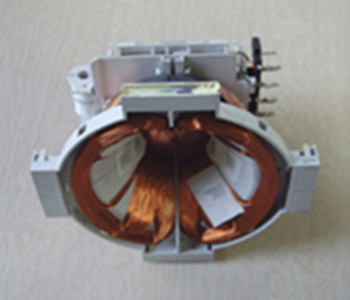

DY코일(CRT용)
Al와이어와 구리단자 납땜

전자부품

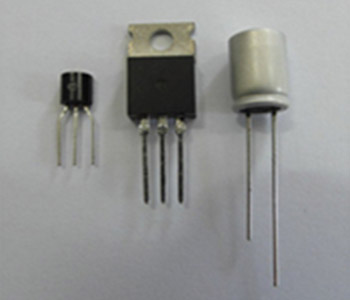

전자부품 리드납땜

초음파 인두기 응용사례

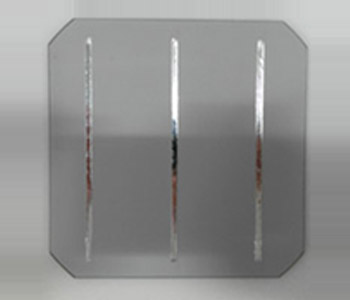

태양전지 납땜

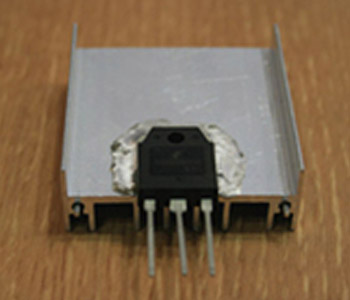

알루미늄 방열판에 전자소자 납땜
