의료기기 초음파 용착
의료기기 제조는 정밀도, 청결성, 신뢰성 측면에서 매우 높은 기준을 요구합니다.
많은 의료 부품은 오염 없이 조립되어야 하며, 동시에 매우 엄격한 치수 정확도를 유지해야 합니다.
이러한 요구 조건을 충족시키는 대표적인 기술 중 하나가 바로 초음파 용착입니다.
이 공정은 초음파 진동과 압력을 이용해 재료를 결합하는 방식으로, 접착제나 나사, 과도한 열을 사용하지 않고도 강력한 접합을 형성할 수 있습니다.
빠른 공정 속도와 높은 정밀도, 그리고 깨끗하고 밀폐된 접합부를 형성할 수 있다는 장점 덕분에
초음파 용착은 현재 의료기기 제조 분야에서 가장 널리 사용되는 접합 기술 중 하나로 자리 잡고 있습니다.
초음파 용착이란 무엇인가?
초음파 용착은 일반적으로 초음파 진동을 이용하여 두 재료가 압력을 받은 상태에서 접합되는 고체상 접합 공정입니다.
일반적인 공정 과정은 다음과 같습니다.
1. 두 개의 부품을 지그에 위치시킵니다.
2. 혼(또는 소노트로드)이라는 공구가 부품에 압력을 가합니다.
3. 초음파 진동이 재료를 통해 전달됩니다.
4. 접합면에서 진동 에너지가 집중되며 국부적인 열이 발생합니다.
5. 두 재료가 결합하여 영구적인 접합부가 형성됩니다.
플라스틱의 경우 진동에 의해 접합면이 국부적으로 녹아 결합이 이루어집니다.
금속의 경우에는 재료가 녹지 않고, 표면 변형과 산화층 파괴를 통해 결합이 이루어집니다.
이처럼 에너지가 매우 정밀하게 전달되기 때문에 초음파 융착은 민감한 의료 부품을 조립하는 데 매우 적합한 기술입니다.
의료기기에 초음파 용착이 적합한 이유
의료기기 제조사는 제품이 위생, 내구성, 신뢰성 기준을 충족하도록 설계해야 합니다.
기존의 접착 방식이나 열 용접 방식은 오염 가능성을 높이거나 경화 시간이 필요하고, 섬세한 재료에 열 손상을 줄 수 있습니다.
의료기기 초음파 용착은 이러한 문제를 상당 부분 해결합니다.
1. 접착제나 화학 물질을 사용하지 않습니다.
초음파 용착은 접착제나 용제와 같은 화학 물질, 또는 나사와 같은 기계적 체결 부품 없이 재료를 접합할 수 있습니다.
이로 인해 화학적 오염 위험이 줄어들며, 생체 환경과 접촉하는 의료기기에서도 안전하게 사용할 수 있습니다.
특히 혈액이나 조직, 의약품과 접촉하는 제품에서는 이러한 장점이 매우 중요합니다.
2. 클린룸 환경에 적합합니다.
많은 의료기기는 클린룸 환경에서 생산됩니다. 이 환경에서는 미세 입자 발생을 최소화해야 합니다.
초음파 용접은 다음과 같은 특징을 가지고 있습니다.
• 먼지 발생이 매우 적음
• 공기 중 입자 발생 최소화
• 연소나 연기 발생 없음
이러한 이유로 초음파 용접 장비는 자동화된 클린룸 생산 라인에 자주 통합됩니다.
3. 정밀하고 반복 접합이 가능합니다.
현대 초음파 용착 장비는 다음과 같은 공정 파라미터를 정밀하게 제어할 수 있습니다.
• 진동 진폭
• 용접 시간
• 압력
• 에너지 입력
이를 통해 매우 일관된 용접 품질을 확보할 수 있으며, 이는 규제가 엄격한 의료기기 산업에서 매우 중요한 요소입니다.
또한 공정 자동화가 쉬워 대량 생산 환경에서도 안정적인 품질 유지가 가능합니다.

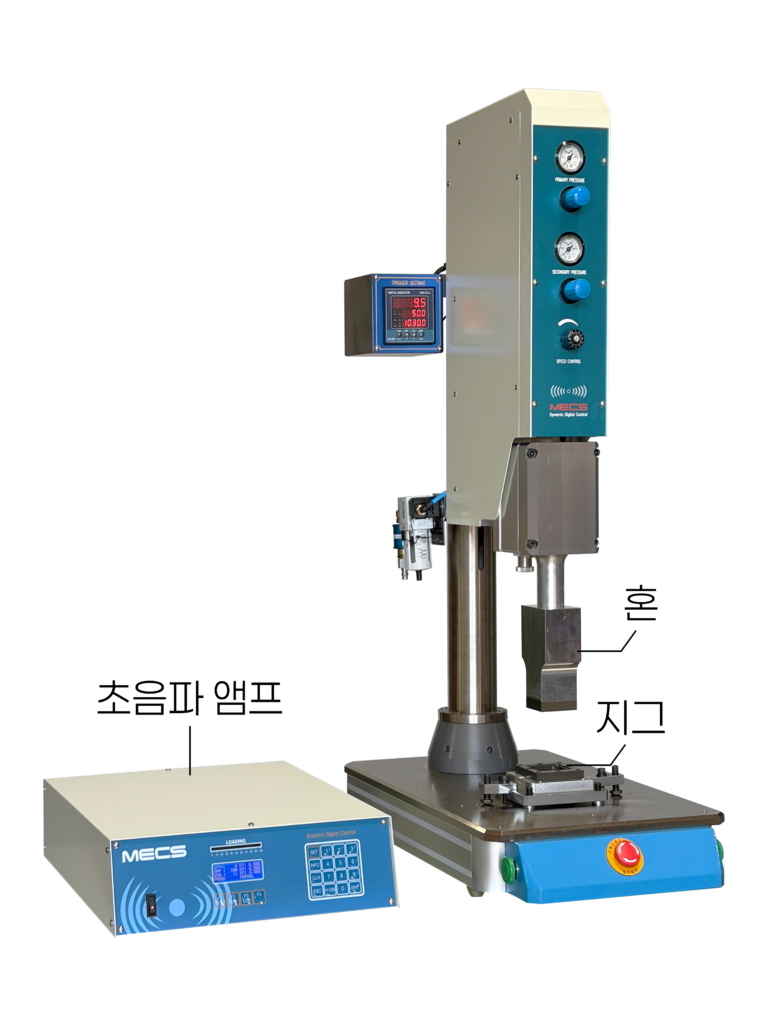

멕스기연의 초음파 용착 장비의 경우, 자체 개발한 디지털 초음파 앰프와 정밀 제어 시스템을 통해 안정적인 발진과 높은 반복 정밀도를 제공합니다.
넓은 자동 튜닝 범위를 지원하여 온도 변화나 혼(Horn) 마모 등 공정 환경 변화에도 최적의 발진 상태를 유지하며,
동작 주파수 표시 및 자동 저장 기능을 통해 안정적인 용착 상태 유지와 진동부 점검이 용이합니다.
또한 전자식 진폭 조정 기능(50~100%)을 통해 공구 변경 없이도 진폭을 간편하게 조절할 수 있으며,
전류·전압·위상·주파수를 실시간으로 감지하는 정밀 오버로드 보호 시스템을 적용해 장비의 안정성과 신뢰성을 높였습니다.
4. 열 손상이 최소화됩니다.

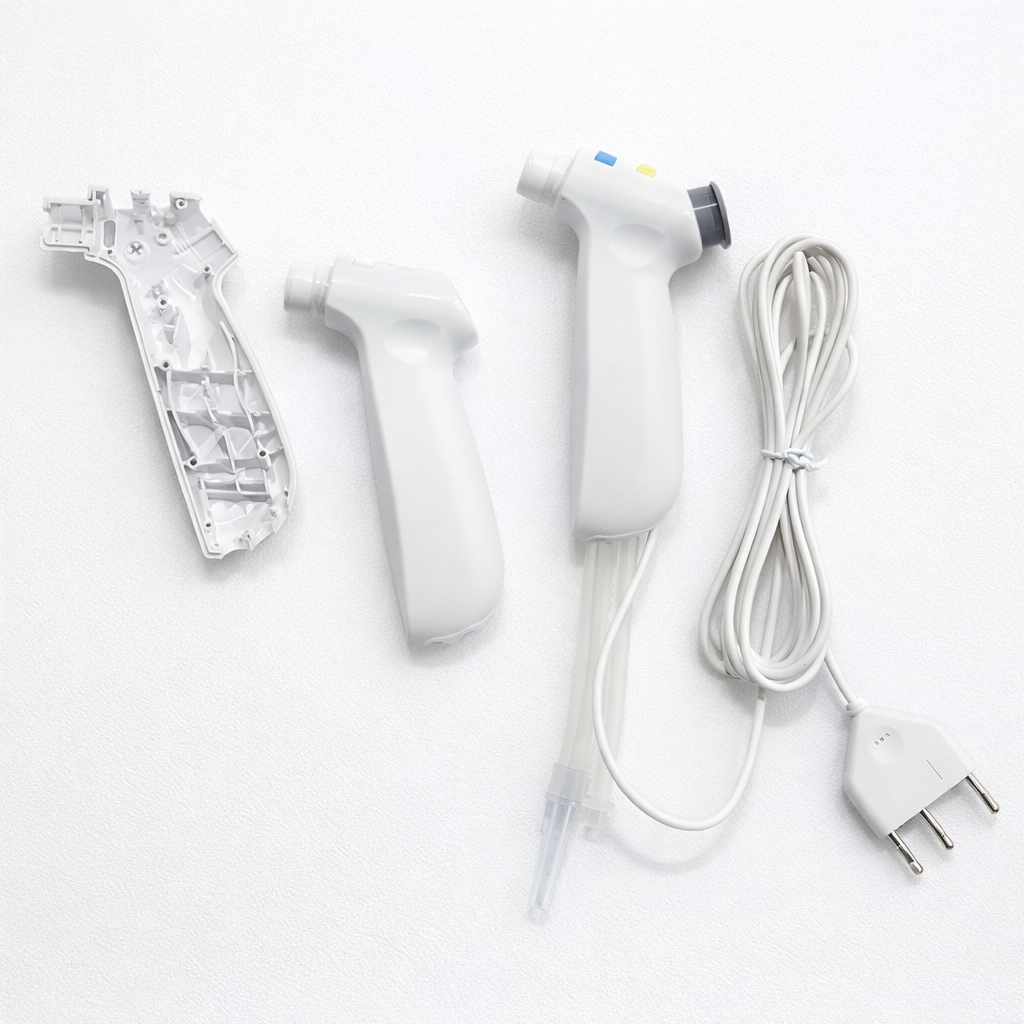

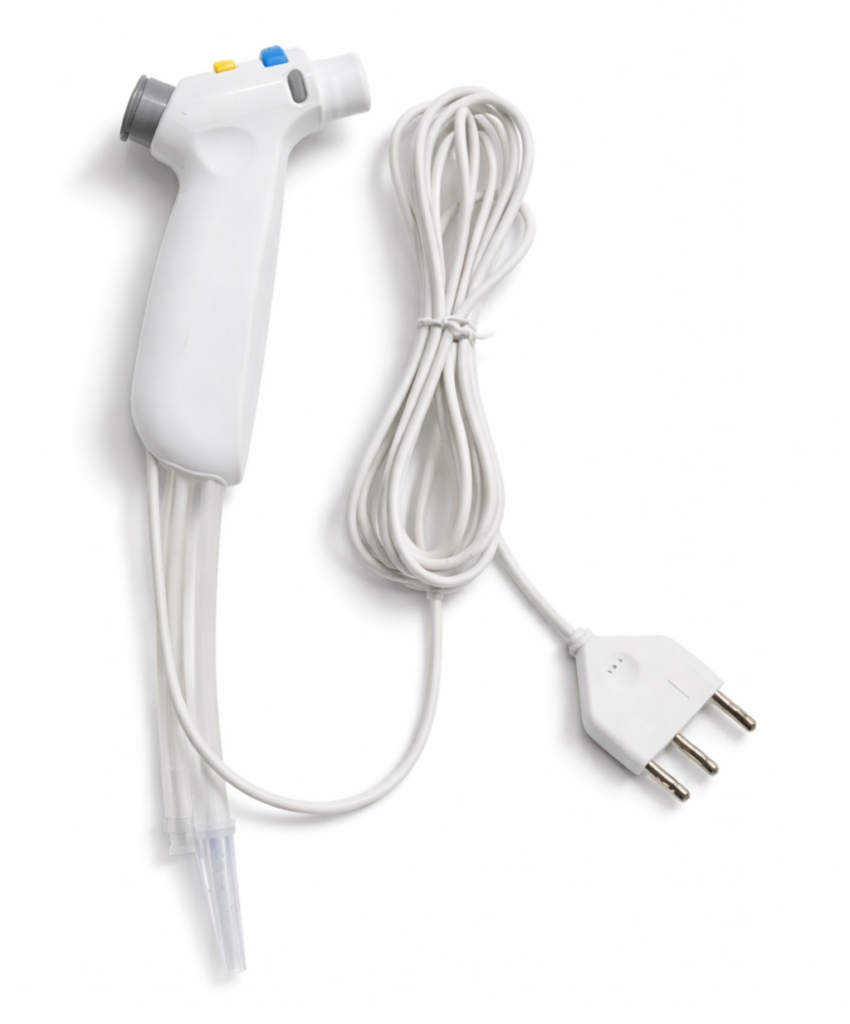

많은 의료기기는 다음과 같은 민감한 구조를 포함합니다.
• 얇은 플라스틱 부품
• 미세 유체 채널
• 센서
• 전자 부품
기존 열 기반 용접 방식은 이러한 구조를 손상시킬 수 있습니다.
의료기기 초음파 용착은 접합면에서만 국부적으로 열이 발생하기 때문에 주변 부품에 미치는 열 영향이 매우 적습니다.
이는 제품의 구조적 안정성과 정밀도를 유지하는 데 도움이 됩니다.
의료기기 제조에서의 초음파 용착 공정
초음파 용접 장비는 제품에 맞게 설계되지만, 일반적인 공정 단계는 다음과 같습니다.
1단계: 부품 위치 정렬
두 개의 부품을 네스트 또는 앤빌이라고 하는 고정 장치에 배치합니다.
이 장치는 부품을 안정적으로 고정하고 정확한 정렬을 유지합니다.
2단계: 압력 가하기
초음파 스택에 연결된 혼이 부품을 눌러 접촉을 유지합니다.
3단계: 초음파 에너지 전달

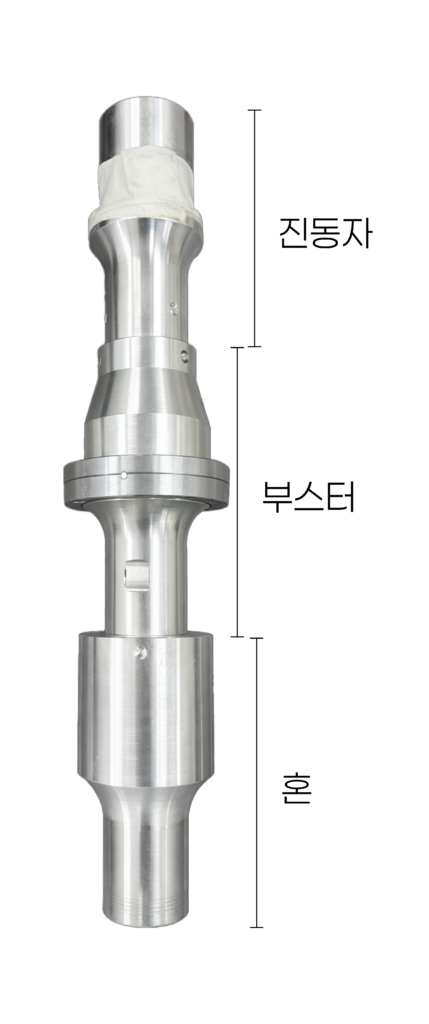

초음파 발생기가 전기 에너지를 생성하고, 트랜스듀서가 이를 기계 진동으로 변환합니다.
이 진동은 부스터와 혼을 통해 부품에 전달됩니다.
4단계: 접합 형성
접합면에서는 플라스틱의 경우 국부적인 용융과 금속의 경우 표면 변형이 발생하면서 강한 결합이 형성됩니다.
5단계: 냉각 및 고정
진동이 멈춘 후 압력이 유지되는 동안 재료가 빠르게 냉각되며 견고한 접합부가 형성됩니다.
이 전체 공정은 보통 1초 이내에 완료됩니다.
의료기기 초음파 용착 적용 제품
의료 필터
• 동맥 혈액 필터
• 마취 필터
• 혈액-가스 필터
카테터 및 의료 튜빙
• IV 카테터
• 투석 튜브
• 주입 커넥터
진단 장비 및 센서
• 진단 카트리지
• 바이오 센서 하우징
• 심장 모니터링 장치 부품
의료용 섬유 제품

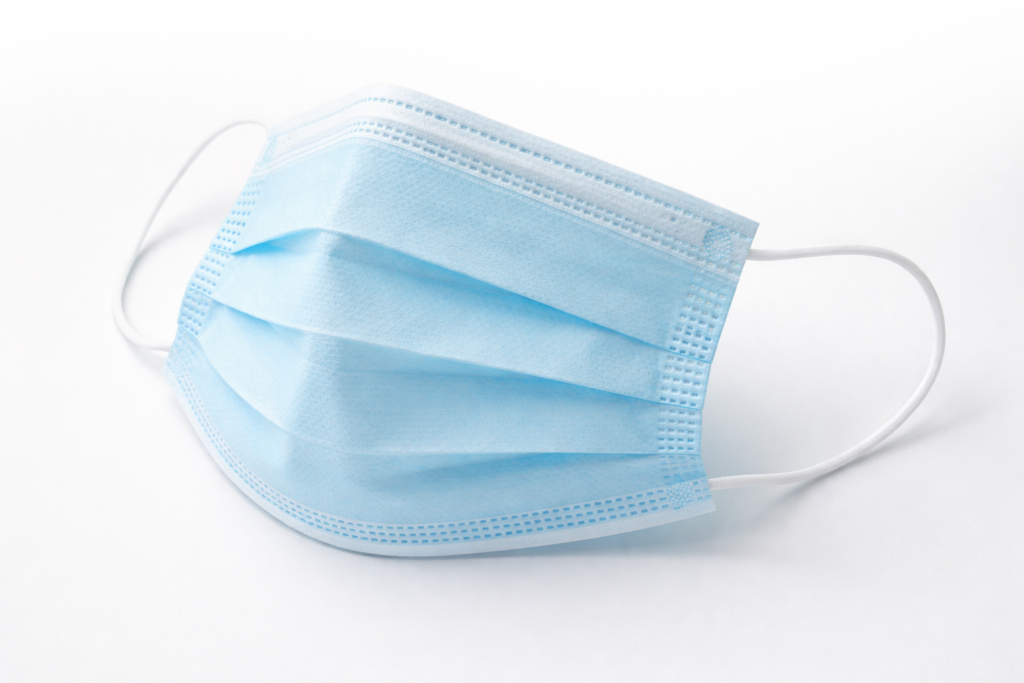

• 수술용 마스크
• 병원 가운
• 보호복
• 피부 부착 패치
의료기기 제조에서 초음파 용착 기술의 장점
초음파 용착은 접착, 열 용접, 기계적 체결 방식에 비해 여러 장점을 가진 접합 기술입니다.
접착 방식은 접착제의 경화 시간이 필요하고 화학 물질이 포함될 수 있으며, 열 용접은 플라스틱 변형을 유발할 수 있습니다.
또한 나사나 리벳과 같은 기계적 체결 방식은 부품 무게를 증가시키고 누수 경로가 발생할 수 있습니다.
반면 초음파 용접은 이러한 문제를 최소화하면서 빠르고 깨끗한 접합을 가능하게 합니다.
이처럼 초음파 용착은 의료기기 산업에서 중요한 제조 기술로 자리 잡았습니다.
초음파 진동을 이용해 강력하고 정밀한 접합을 형성함으로써 위생적이고 신뢰성 높은 의료 제품 생산을 가능하게 합니다.
IV 카테터, 혈액 필터, 진단 장비, 의료용 마스크 등 다양한 제품에서 초음파 용접은 빠르고 깨끗하며 반복성이 높은 접합 솔루션을 제공합니다.
앞으로 의료기기 기술이 발전함에 따라 초음파의 역할은 더욱 확대될 것으로 예상됩니다.
