초음파 납땜기 (디핑 타입)
초음파 납땜기(디핑 타입)는 플럭스를 사용하지 않는 친환경적인 납땜 솔루션을 제공하고
기존 플럭스 납땜이 가지고 있는 여러 가지 문제점을 근본적으로 탈피하여 안정적이고 신뢰할 수 있는 납땜을 제공합니다.

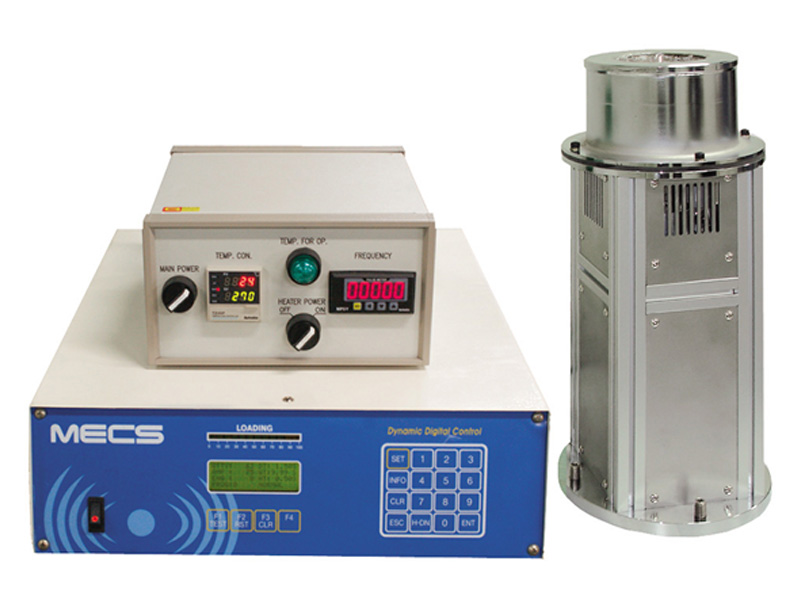

MS-2020V

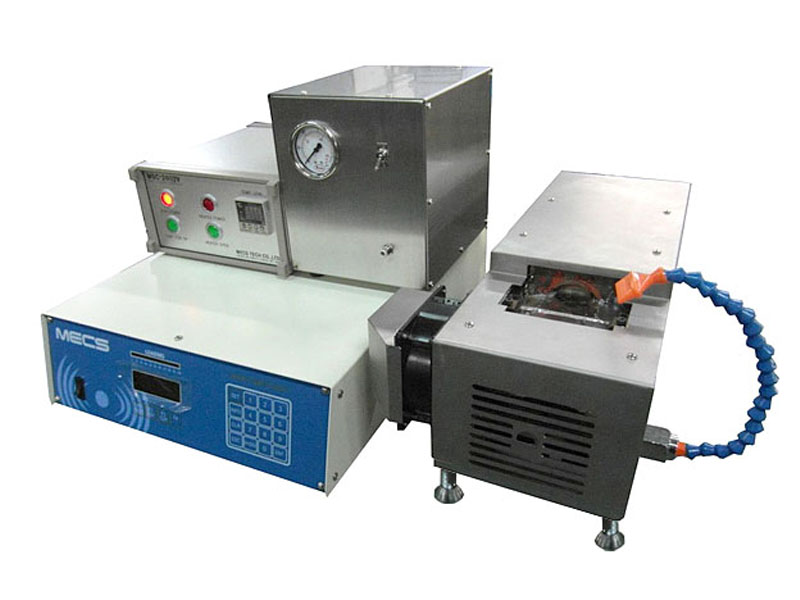

MS-2020H
MS-2020H
왜 초음파 납땜이 필요한가?
1. 친환경적 납땜 솔루션
- 금속 표면의 산화막을 제거하기 위해 플럭스 같은 유해한 화학물이 전혀 필요없다.
- 납땜시 플럭스를 사용하지 않아 플럭스로 인해 발생하는 유해가스 처리를 위한 가스 배출시설 및 폐수 처리 시설이 필요없다.
2. 완벽한 납땜 구현
- 납땜시 플럭스를 사용하지 않아 납땜 부위에 남아있는 플럭스로 인해 발생하는 진행성 부식이 발생하지 않는다.
- 납땜시 플럭스를 사용하면 납땜 내부에 미세 기포들이 생겨 이러한 미세 기포들이 시간이 지남에 따라 크랙등 납땜 불량으로 나타날 수 있으나
초음파 납땜은 플러스를 사용하지 않아 납땜 내부에 미세 기포들이 없는 견고하고 신뢰성 있는 완벽한 납땜이 이루어진다.
- 초음파 진동으로 납이 미세 공간까지 침투하여 완벽한 납땜이 이루어진다.
3. 생산 원가 절감 및 높은 생산성 달성
- 비용이 비싼 구리선을 알루미늄 선으로 대체할 수 있어 생산원가 절감이 가능하다.(약 80% 절감)
- 사전 공정, 플럭스 공정, 플럭스 세척공정이 필요없어 설비비 및 생산비를 절감시키고, 납땜 공정 단순화에 의하여 높은 생산성을 제공한다.
4. 새로운 제품 개발에 도움
- 기존의 플럭스 납땜 방법으로는 납땜이 불가능한 유리, 세라믹, 기타 납땜이 어려운 알루미늄 같은 비철금속 재질에 대한 납땜이 가능하게하여 납땜이 어려운 재질을 사용한 새로운 제품 개발을 가능하게 한다.
- 이종 재질(알루미늄-구리, 구리-유리, 알루미늄-세라믹)에 대한 납땜이 용이하여 새로운 제품 개발을 가능하게 한다.

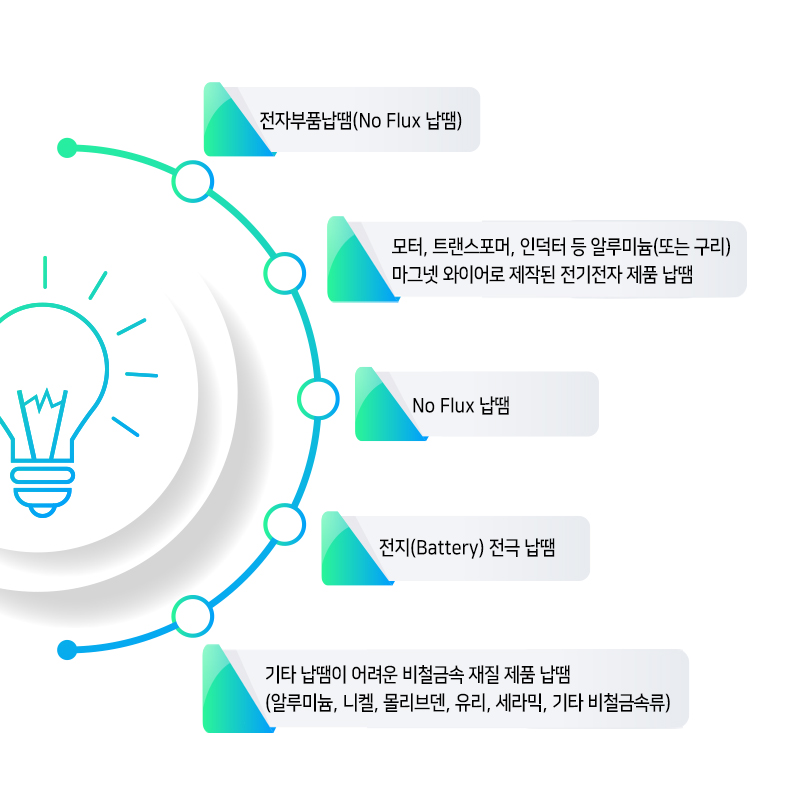

응용분야
사양
| 모델 No. |
MS-2020H(V) |

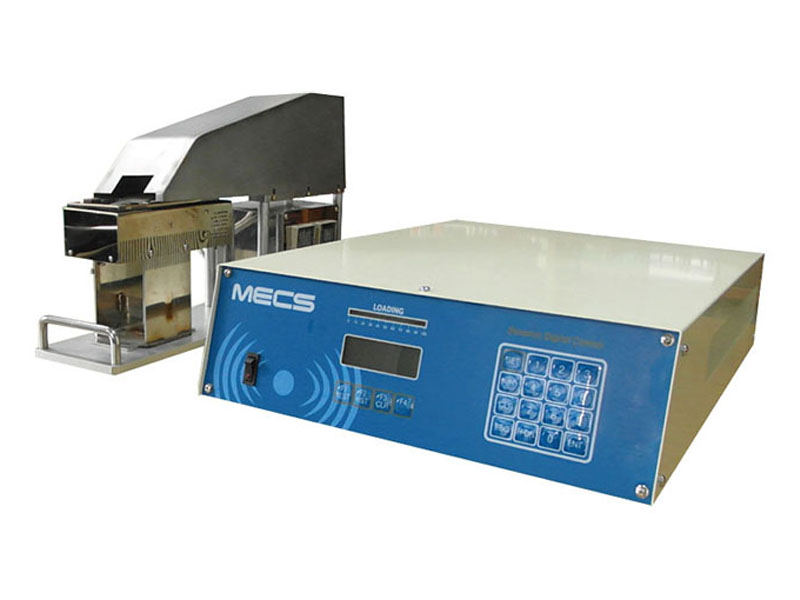

MS-1030H |
| 주파수 |
20 KHz ± 1 KHz |
30 KHz ± 1 KHz |
| 최대출력 |
2,000 Watt |
1,000 Watt |
| 온도조절범위 |
150 ~ 400 °C |
150 ~ 400°C |
| 공급전원 |
220V ( Single Phase) / 50-60 Hz |
220V ( Single Phase) / 50-60 Hz |
| 초음파 앰프 |
크기 |
435(W) x 600(L) x 140(H) mm |
435(W) x 560(L) x 140(H) mm |
| 무게 |
20 Kg |
20 Kg |
| 초음파 납조 |
크기 |
189(W) x 528(L) x 200(h) mm |
130(W) x 540(L) x 290(h) mm |
| 무게 |
30 Kg |
5 Kg |
| 온도 컨트롤러 |
크기 |
250(W) x 320(L) x 140(h) mm |
Built-in |
| 무게 |
5 Kg |
- |
| 특징 |
- 초음파 앰프에 대한 완전한 디지털 제어
- 초음파 진폭 조정 가능 : 10 ~ 100%
- 자동 공진주파수 튜닝 범위 : 20 kHz +/- 1 kHz
- 납땜조건(예열시간, 납땜시간, 초음파세기)저장 가능, 총 10개의 메모리 제공
- LED 부하 미터 장착
- 수작업 납땜용
- 플럭스를 사용하지 않는 납땜
|
