초음파 납땜기란 무엇인가?
초음파 납땜기는 기존 납땜 방식과 달리 플럭스를 사용하지 않고도 금속 및 비금속을 접합할 수 있는 기술입니다.
특히 유리, 세라믹, 알루미늄과 같이 기존 납땜이 어려웠던 소재까지 적용 가능하다는 점에서 산업 전반에서 주목받고 있습니다.
최근에는 친환경 규제(RoHS 등) 강화로 인해 플럭스 사용을 줄이려는 흐름이 확대되면서, 초음파 납땜 기술은 더욱 중요한 솔루션으로 자리잡고 있습니다.
왜 초음파 납땜기를 사용하는가? (플럭스 없이 가능한 이유)
초음파 납땜은 기존 납땜과 달리 플럭스를 사용하지 않고도 안정적인 접합이 가능한 기술입니다.
기존 방식에서는 금속 표면의 산화막을 제거하기 위해 화학적 역할을 하는 플럭스가 필수였지만,
초음파 납땜에서는 초음파 진동이 용융된 납에 전달되면서 물리적 에너지가 발생합니다.
이때 납 내부에서는 미세 기포가 생성되고 붕괴되는 캐비테이션 현상과 함께 강한 미세 교반이 일어나며,
이 과정에서 금속 표면에 형성된 산화막과 오염층이 물리적으로 제거됩니다.
동시에 표면이 활성화되면서 납이 재료 표면에 더욱 잘 퍼지게 되고,
그 결과 별도의 플럭스 없이도 우수한 젖음성과 안정적인 접합 품질을 확보할 수 있습니다.

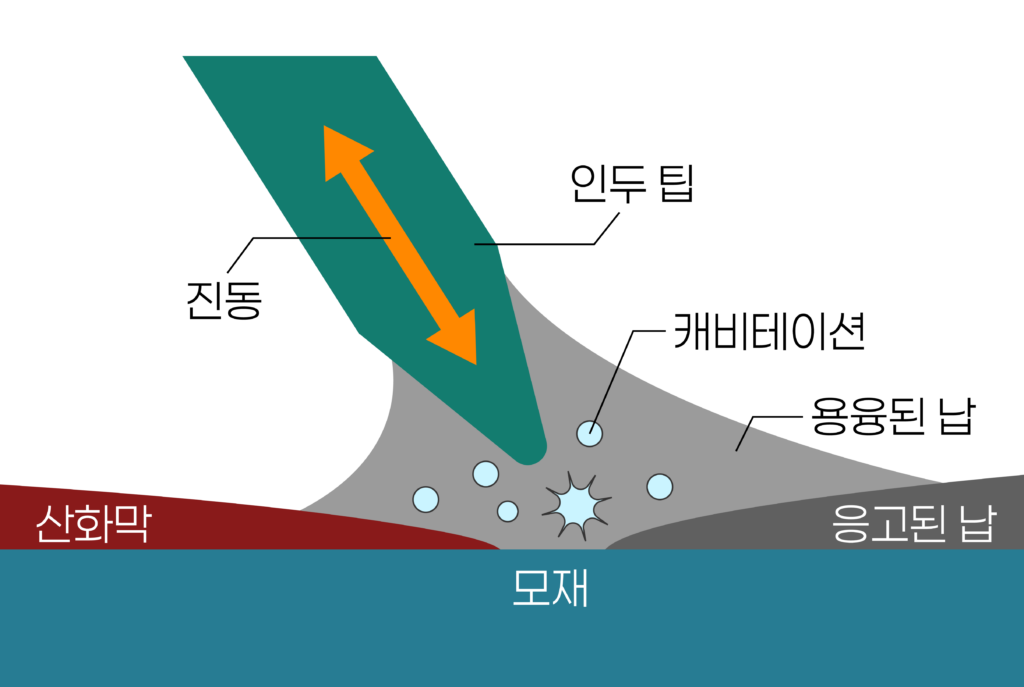

핵심 원리
1. 초음파 진동 전달
인두 팁에서 초음파 진동 발생 → 용융된 납에 직접 전달됨
2. 캐비테이션 발생
납 내부에서 미세 기포 생성 → 폭발(붕괴) → 순간적인 충격 에너지 발생
3. 산화막 제거
이 충격이 산화막을 물리적으로 파괴 → 별도의 플럭스 없이도 표면이 깨끗해짐
4. 젖음성(Wetting) 향상
깨끗해진 표면에 납이 잘 퍼짐 → 금속 간 밀착력 증가
5. 응고 및 접합 완료
납이 식으면서 응고된 납 형성 → 강한 접합 완료
이 과정으로 인해 플럭스 없이도 안정적인 접합이 가능해집니다.
초음파 납땜기가 필요한 6가지 상황 (납땜 문제 해결)
다음과 같은 고민을 가지고 있다면 초음파 납땜기를 고려해야 합니다.
- 알루미늄 납땜이 잘 안될 때
- 스테인리스 납땜 산화막 문제
- 유리 납땜 방법 찾는 경우
- 플럭스 없이 납땜하는 방법
- 친환경 납땜 공정 구축 필요
- 구리 사용으로 인해 소재 비용 부담이 큰 경우
위 문제들은 모두 초음파 납땜 기술로 해결 가능합니다.
초음파 납땜기 적용 분야
초음파 납땜기는 다양한 산업에 적용됩니다.

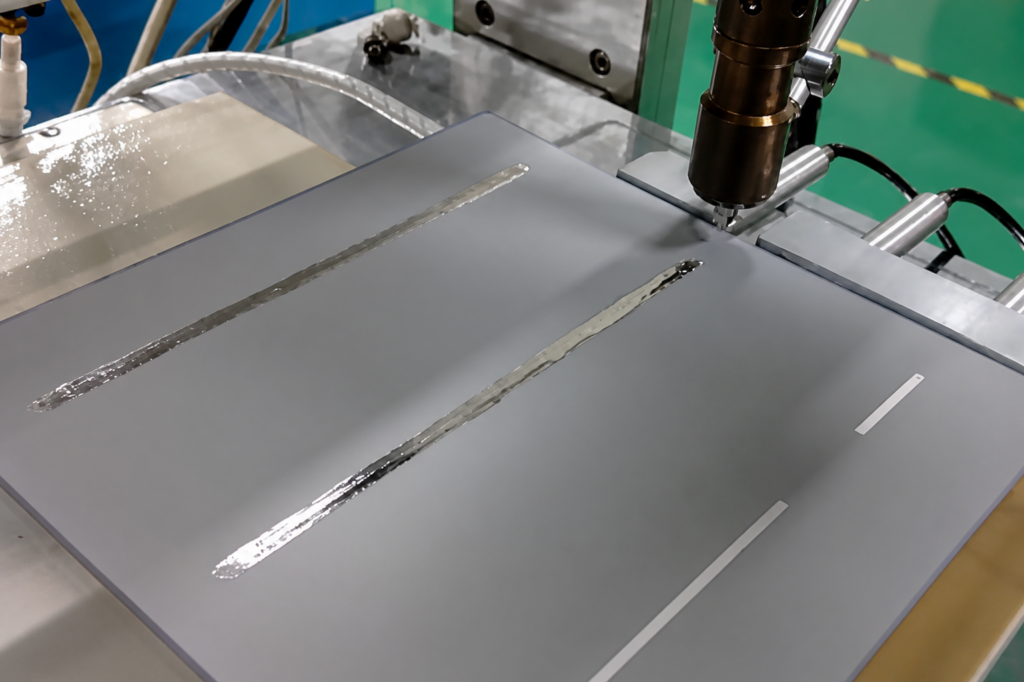

- 태양광 패널 전극 접합
- 전자부품 및 센서
- 의료기기 부품
- 배터리 및 전기차 부품
- 유리/세라믹 접합 공정
특히 이종소재 접합(금속 + 비금속)이 필요한 분야에서 강점을 보입니다.
초음파 납땜기의 주요 장점
초음파 납땜기는 플럭스를 사용하지 않아도 되기 때문에 환경 규제 대응이 가능하며,
세척 공정이 줄어들어 전체 공정 효율을 높일 수 있습니다.
또한 초음파 진동을 통해 산화막이 제거되면서 접합 품질이 안정적으로 유지되어 불량률 감소에도 기여합니다.
특히 주목할 점은 소재 선택의 유연성입니다.

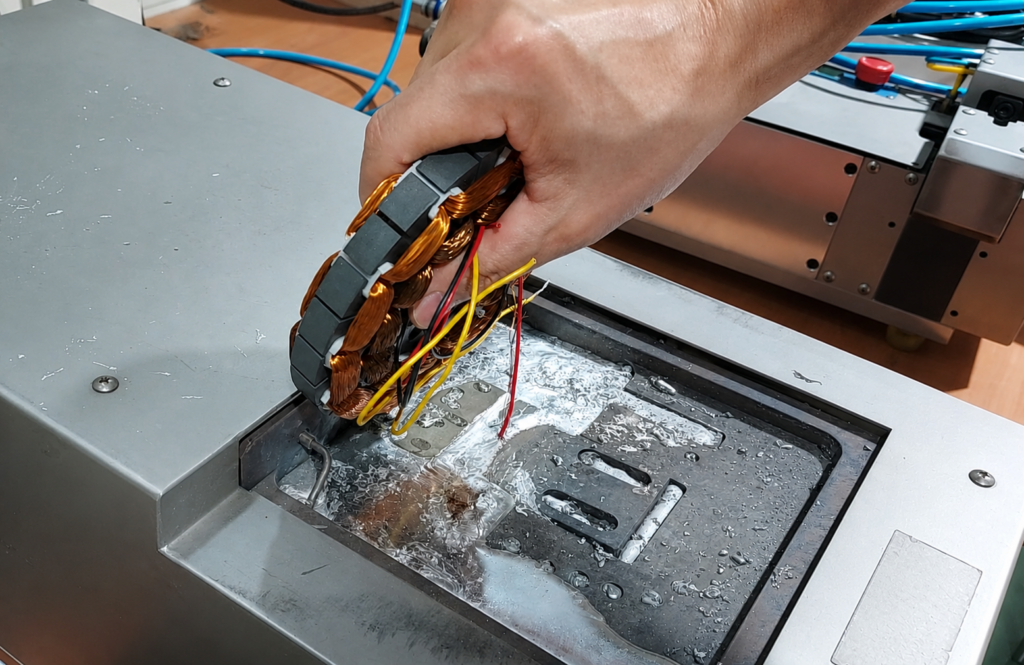

기존에는 납땜이 어려워 구리와 같은 고가 소재를 사용해야 했던 공정에서도,
초음파 납땜 기술을 적용하면 알루미늄과 같은 상대적으로 저렴한 소재로 대체가 가능해집니다.
이는 단순한 공정 개선을 넘어, 제품 원가 절감 측면에서도 중요한 이점을 제공합니다.
이와 함께 다양한 소재에 적용이 가능하고 자동화 설비와의 연계가 용이하기 때문에,
생산성 향상과 비용 절감을 동시에 고려해야 하는 산업 현장에서 효과적인 솔루션으로 활용되고 있습니다.
도입 시 꼭 확인해야 할 포인트
초음파 납땜기는 장점이 많지만, 다음 요소를 반드시 확인해야 합니다.
- 진동자 및 혼 설계 기술
- 출력 안정성
- 주파수 자동 튜닝 기능
- 인두 팁 품질
- 공정 조건 최적화 여부
특히 핵심 부품 기술력이 접합 품질을 좌우합니다.
멕스기연 초음파 납땜기의 차별성
㈜멕스기연은 초음파 납땜기의 핵심 부품인 발진기, 트랜스듀서, 부스터, 혼을 모두 자체 설계 및 제작하고 있습니다.
이를 통해
- 안정적인 출력 유지
- 낮은 고장률
- 다양한 공정 대응
이 가능하며, 고객의 요구에 맞춘 최적의 납땜 솔루션을 제공합니다.
또한 다양한 산업 경험을 바탕으로 샘플 테스트 및 맞춤 공정 제안도 함께 지원하고 있습니다.
초음파 납땜이 주목받는 이유
초음파 납땜은 단순히 플럭스를 대체하는 기술을 넘어, 기존 납땜 공정의 한계를 해결하는 새로운 접근 방식이라 할 수 있습니다.
초음파 진동에서 발생하는 캐비테이션과 표면 활성화 작용을 통해,
그동안 접합이 어려웠던 알루미늄, 스테인리스는 물론 유리와 세라믹과 같은 비금속 소재까지 안정적으로 납땜이 가능해졌습니다.
특히 환경 규제 대응, 공정 단순화, 접합 품질 안정성 확보라는 측면에서 기존 방식 대비 명확한 장점을 가지며,
더 나아가 고가의 구리 소재를 알루미늄으로 대체할 수 있는 가능성을 열어줌으로써 제조 원가 절감에도 기여할 수 있습니다.
이러한 특성으로 인해 초음파 납땜 기술은 단순한 대체 공정이 아닌,
다양한 산업에서 요구되는 소재 다양성과 친환경 생산 조건을 동시에 만족시키는 핵심 기술로 자리잡고 있습니다.
앞으로의 제조 환경에서는 효율성과 지속 가능성을 모두 고려한 공정 설계가 중요해지는 만큼,
초음파 납땜은 그 중심에서 점점 더 중요한 역할을 하게 될 것입니다.
